Una respuesta a la evolución del raíl electrificado.
El carril electrificado ha sido siempre una solución flexible en diversos ámbitos de aplicación. Sin embargo, la tecnología disponible tendía a ser voluminosa, menos eficiente y sus prestaciones eran más limitadas.

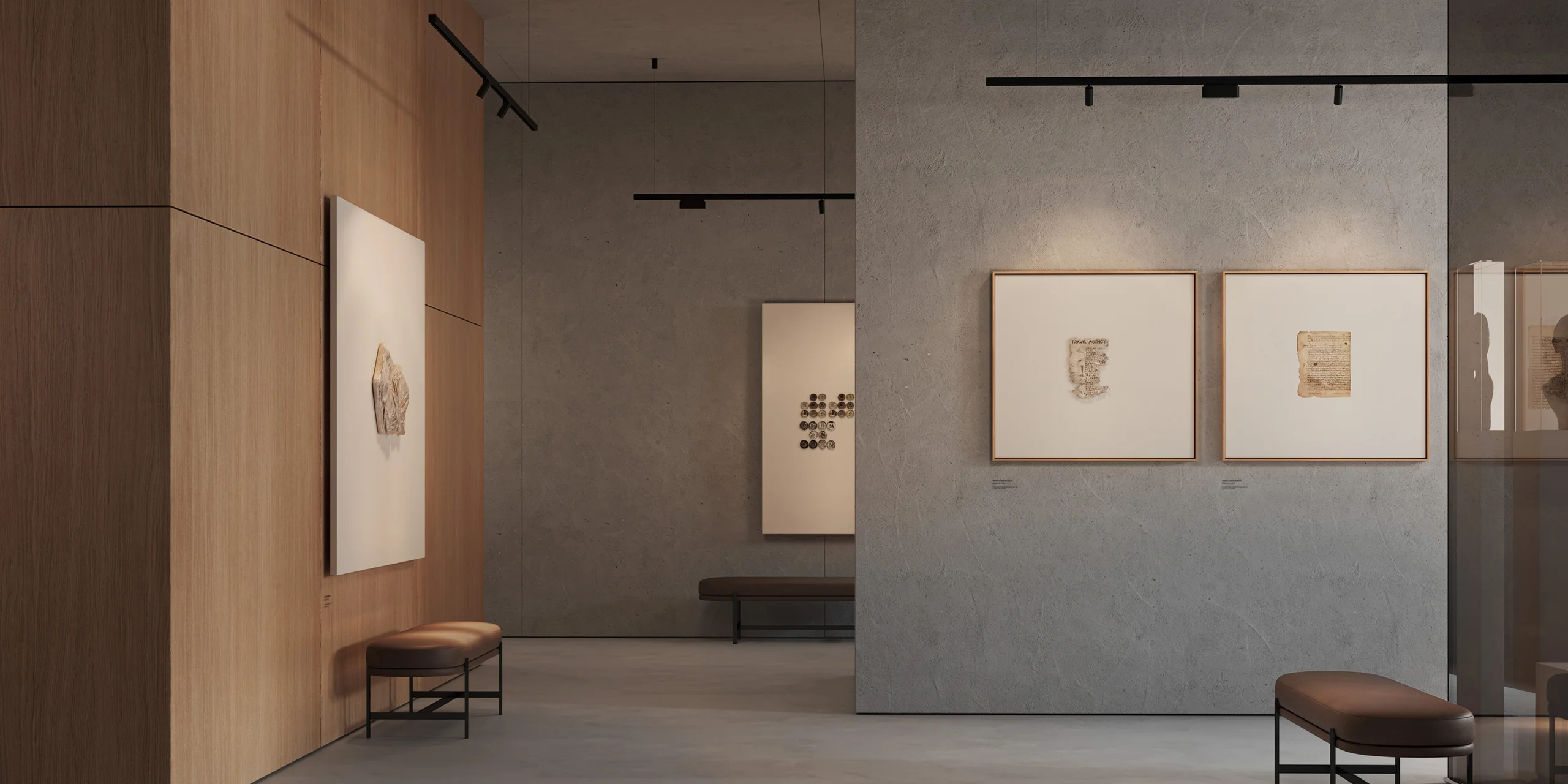

La aparición del LED transformó esta realidad permitiendo desarrollar luminarias más pequeñas, más eficientes y mucho más precisas. Desde entonces, el uso del carril se ha entendido a nuevos escenarios como retail, oficinas o restauración; espacios donde se exige más luz, más control y una estética más depurada.
LINEAR nace en este contexto y responde a él con una propuesta propia.
Un reto técnico y una oportunidad de diseño.
Nuestro objetivo ha sido crear una luminaria que se integrara en el carril, a la altura de todo lo que esta solución ofrece. Un producto capaz de:
1. Seguir la línea del raíl sin romperla.
2. Presentar un tamaño compacto.
3. Incorporar prestaciones técnicas de alto nivel.
4. Fabricarse con materiales nobles.
Y así nació LINEAR, la única luminaria de emergencia para carril que cumple estos cuatro requisitos.
Máxima integración, máximas prestaciones.

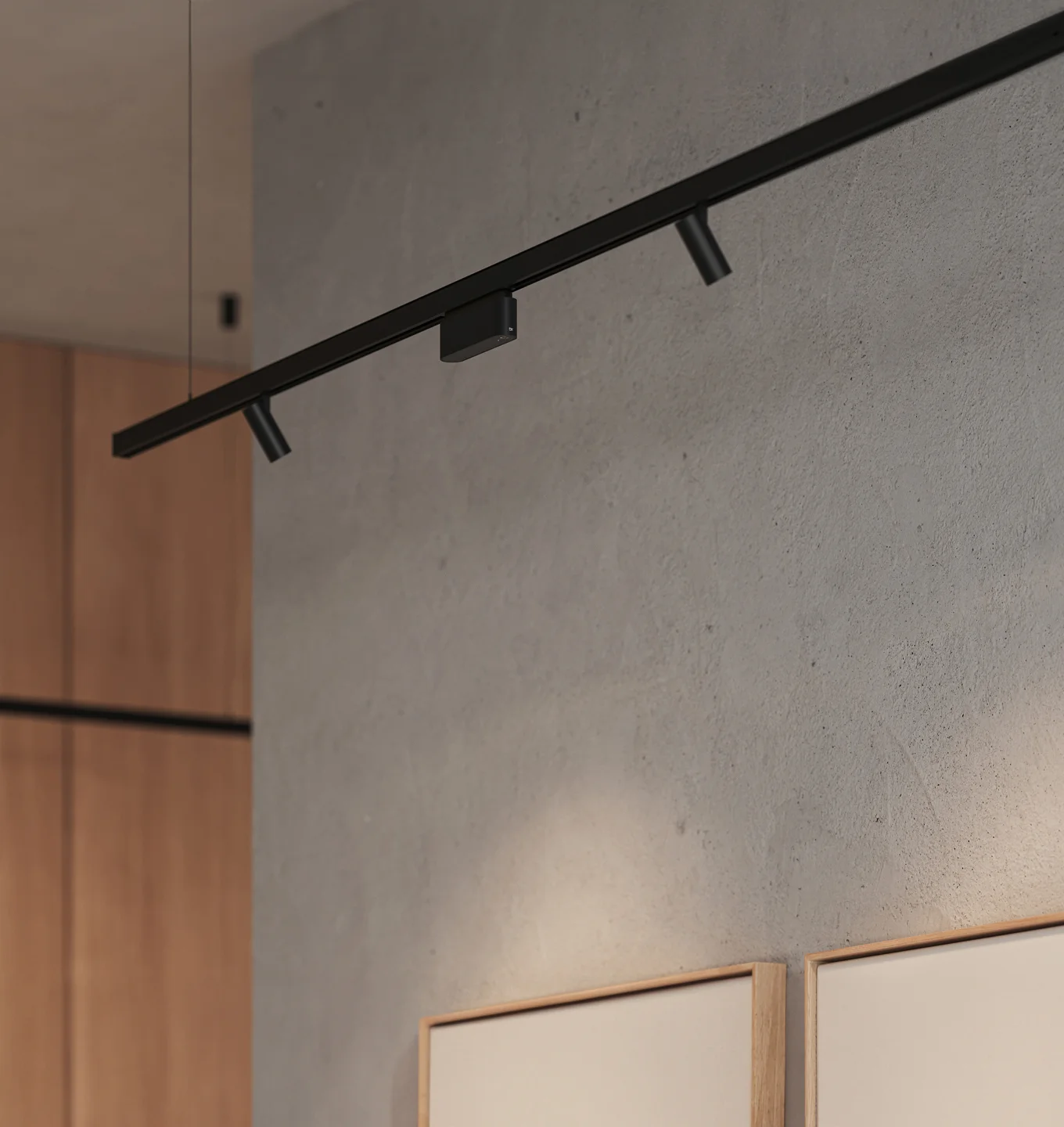

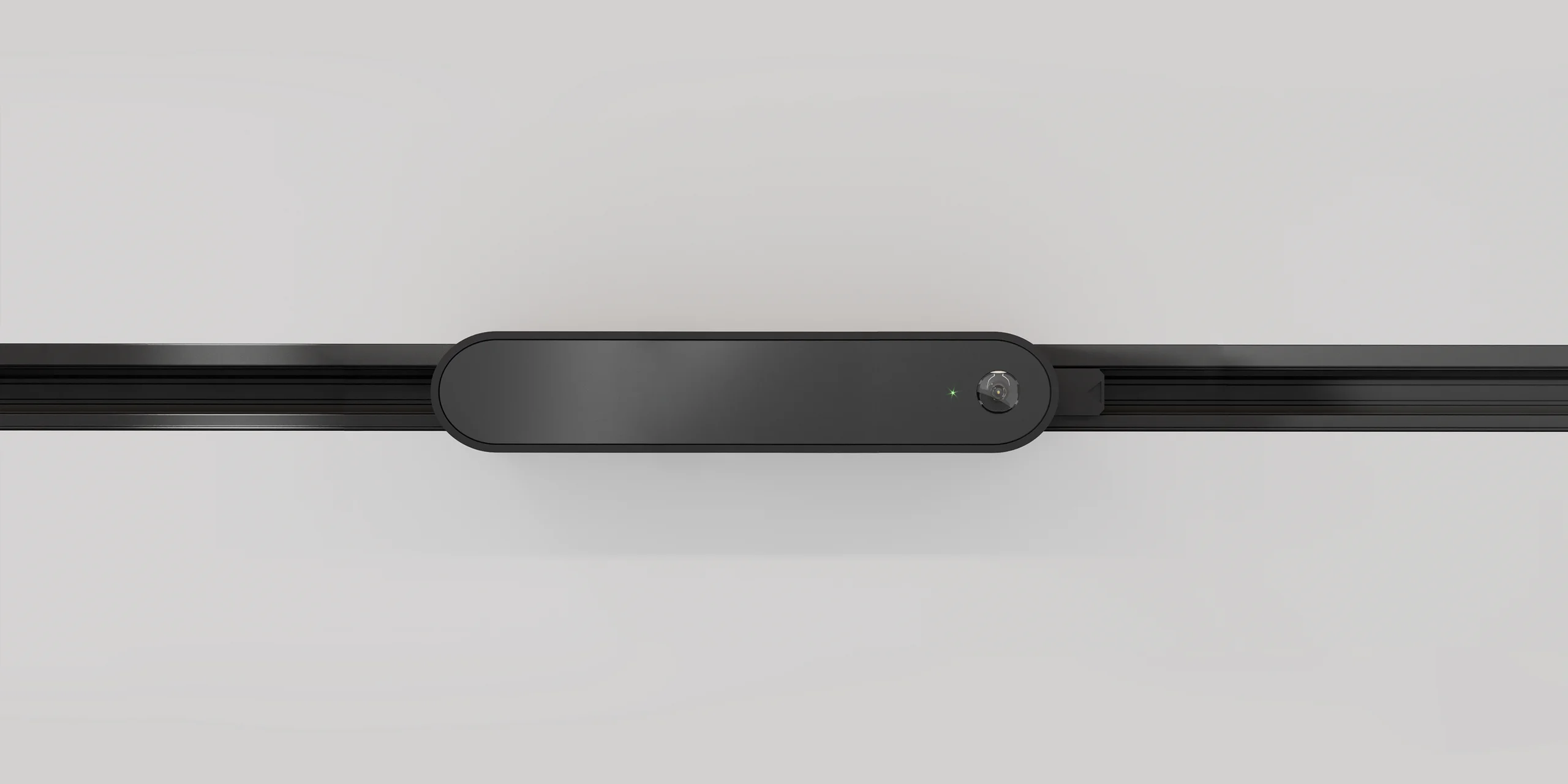

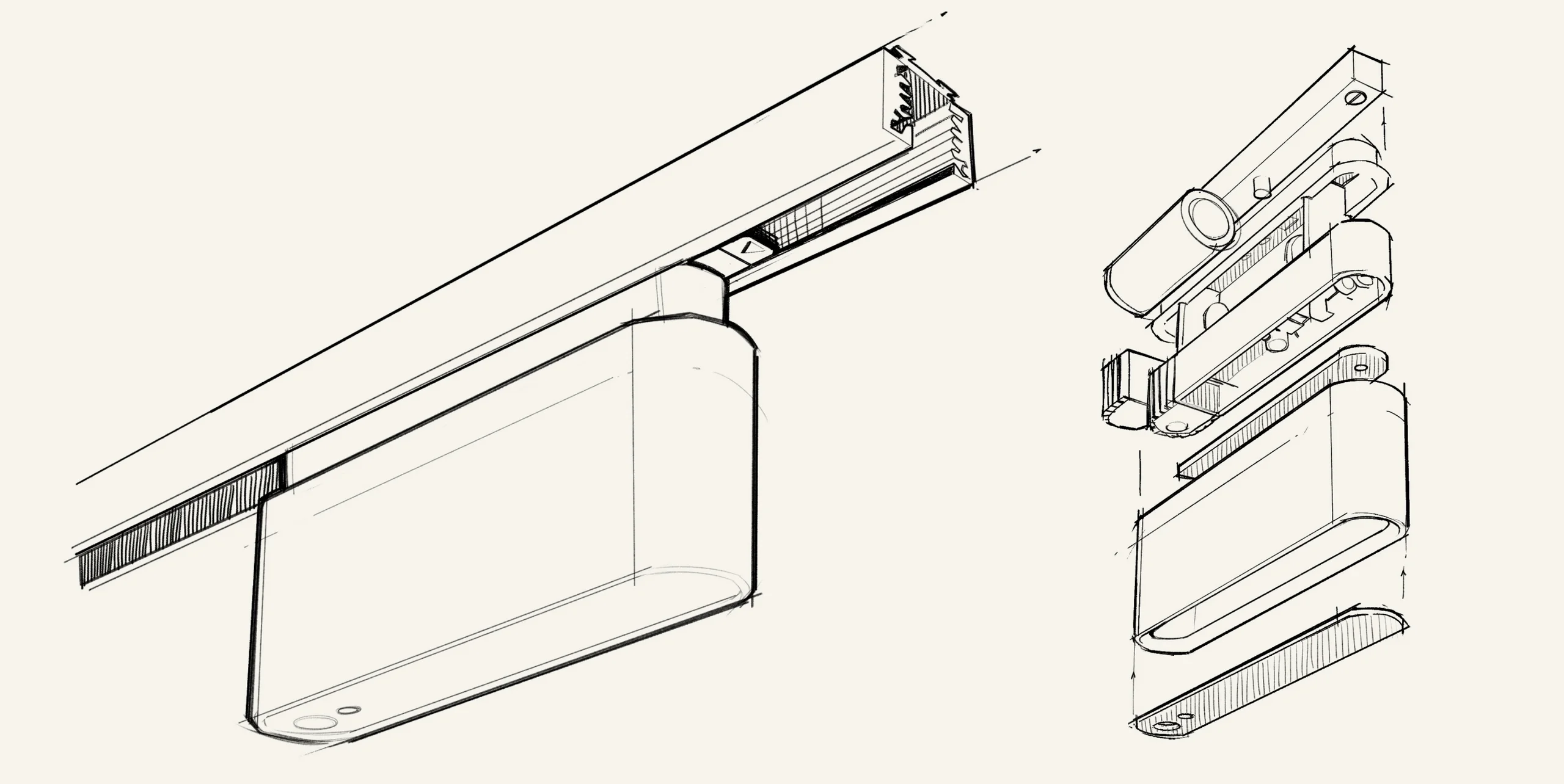

LINEAR está específicamente creado para el carriles electrificados trifásicos. Todo está diseñado para ofrecer un nivel de integración superior: reducidas dimensiones, una lente plana al ras del cuerpo y un adaptador que queda oculto en el carril, evitando el juego de volúmenes.
El cuerpo de aluminio pintado comparte lenguaje visual con el carril; un guiño formal que refuerza la sensación de continuidad. Sus formas redondeadas se integran de manera natural en el entorno, manteniendo la coherencia estética con la iluminación convencional de carril: sin aristas y con una tendencia a las líneas sencillas. Además, sus diferentes combinaciones de color le permiten ofrecer un gran nivel de integración en cualquier entorno.
Carriles electrificados trifásicos.
Un carril electrificado es un perfil de extrusión de aluminio que contiene unos conductores eléctricos para alimentar luminarias tanto de uso convencional como de emergencia.
Tipos de carriles electrificados trifásicos:
CARRIL UNIVERSAL TRIFÁSICO: Se trata de una serie de carriles que contienen tres conductores eléctricos (L1, L2, L3) y uno neutro (N). En el caso de los carriles universales trifásicos se debe reservar uno de los tres conductores para el uso exclusivo de la iluminación de emergencia.
CARRIL UNIVERSAL TRIFÁSICO CON COMUNICACIÓN: Además de los tres conductores eléctricos (L1, L2, L3) y el neutro (N), dispone de dos conductores de comunicación (C1, C2). Cada LINEAR dispone de un selector de circuito para elegir la fase eléctrica (L1, L2, L3) a la que se conecta. Cuando se trata de carriles por comunicación, si el encendido y el apagado se realizan a través de órdenes por comunicación (C1, C2) no será necesario reservar una de las fases (L1, L2, L3) para uso exclusivo de la iluminación de emergencia. Esta decisión quedará siempre sujeta a la reglamentación vigente en cada país.

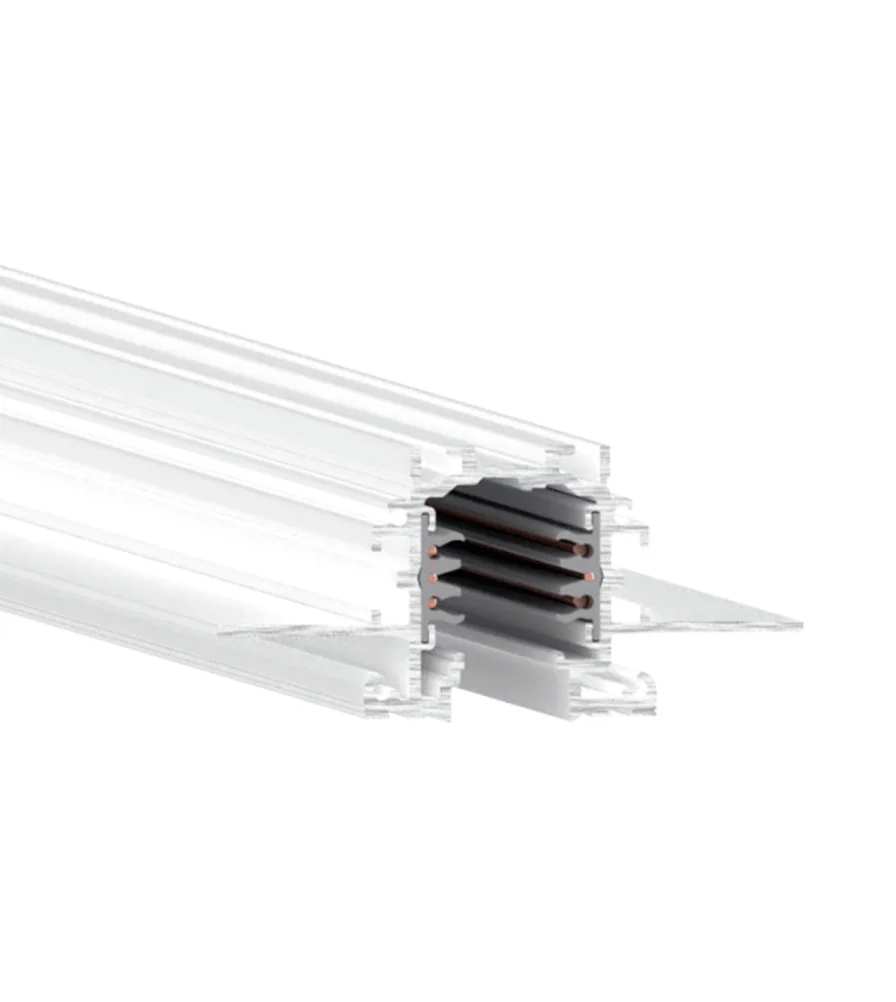

Carril electrificado trifásico
Carril electrificado trifásico con comunicación
Diseño óptico de desarrollo propio.
LINEAR ha sido desarrollado con los más altos estándares técnicos. Comparte óptica con SPICA, incluyendo sus características lentes de desarrollo propio. Con un diámetro de 12 mm y un área refractaria diseñada para ofrecer curvas fotométricas optimizadas, garantiza una cobertura de luz amplia y una uniformidad excepcional:

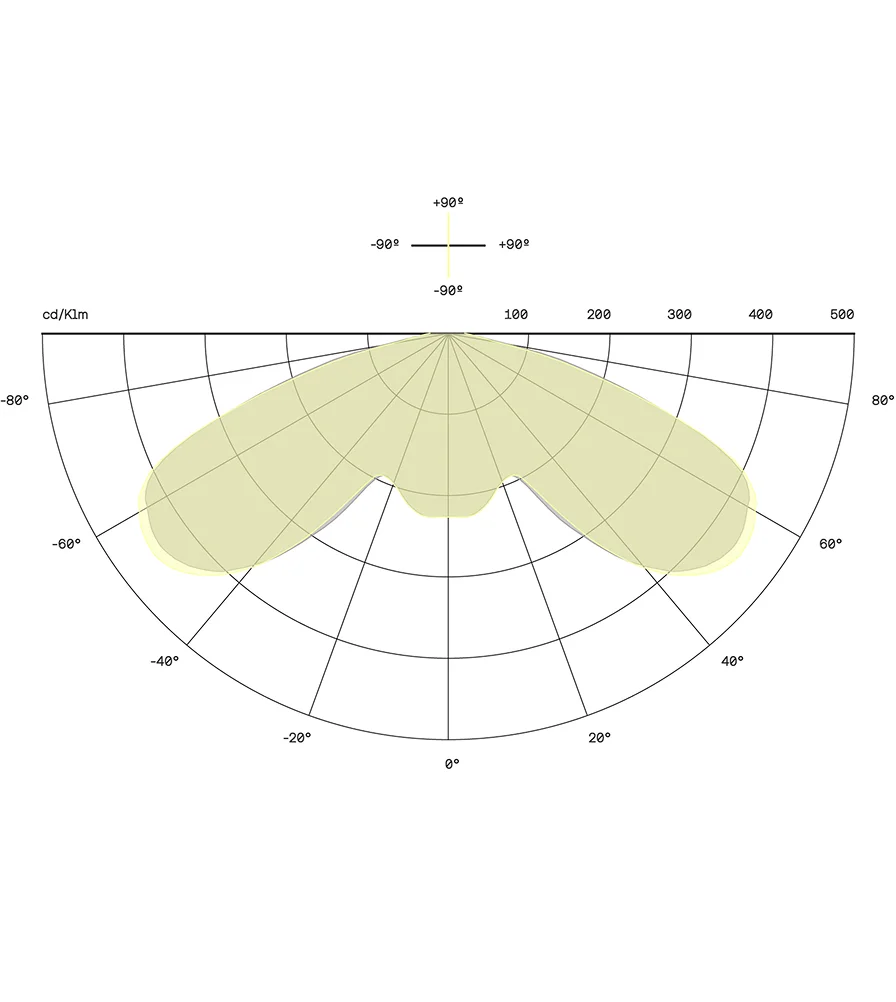

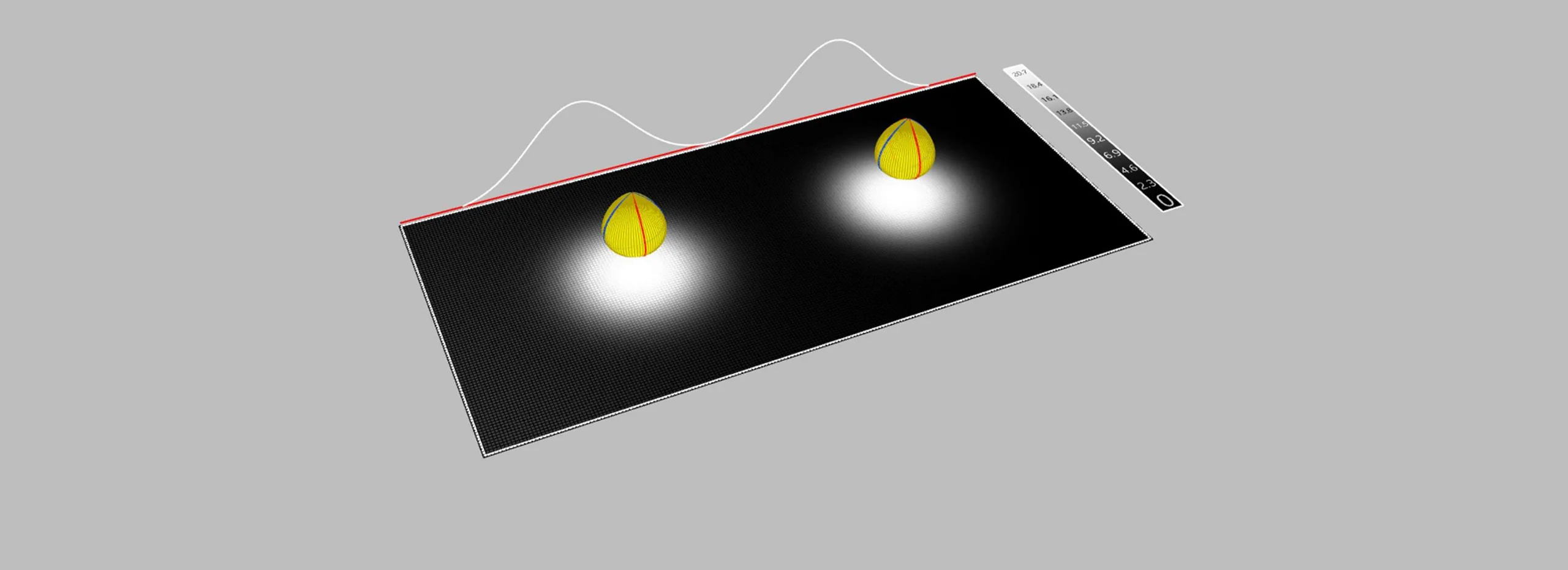

LENTES PARA REFERENCIAS DE 220 Y 400 LÚMENES / 1 lx: Son curvas con formas que recuerdan a las alas de mariposa o a las alas de murciélago, aquellas en las que los picos de intensidad se dan a 60º y una intensidad mínima a 0º, esto permite crear un patrón que garantiza 1 lx en el mayor área posible, es decir, una distancia de cobertura mayor.
NUEVAS LENTES PARA REFERENCIAS DE 220 Y 400 LÚMENES / 10,8 lx: Dan como resultado unas curvas con forma más redondeada. Se trata de una serie de nuevas lentes desarrolladas íntegramente por Daisalux (departamentos de óptica avanzada y mecánica) diseñadas mediante algoritmos evolutivos y genéticos; y fabricadas por métodos de inyección en fábrica. Sus curvas muestran la máxima intensidad a 0º, y garantizan una luminancia de 10,8 lx. Con ellas, conseguimos cubrir un gran rango de alturas de colocación manteniendo la uniformidad en el suelo y optimizando la interdistancia.

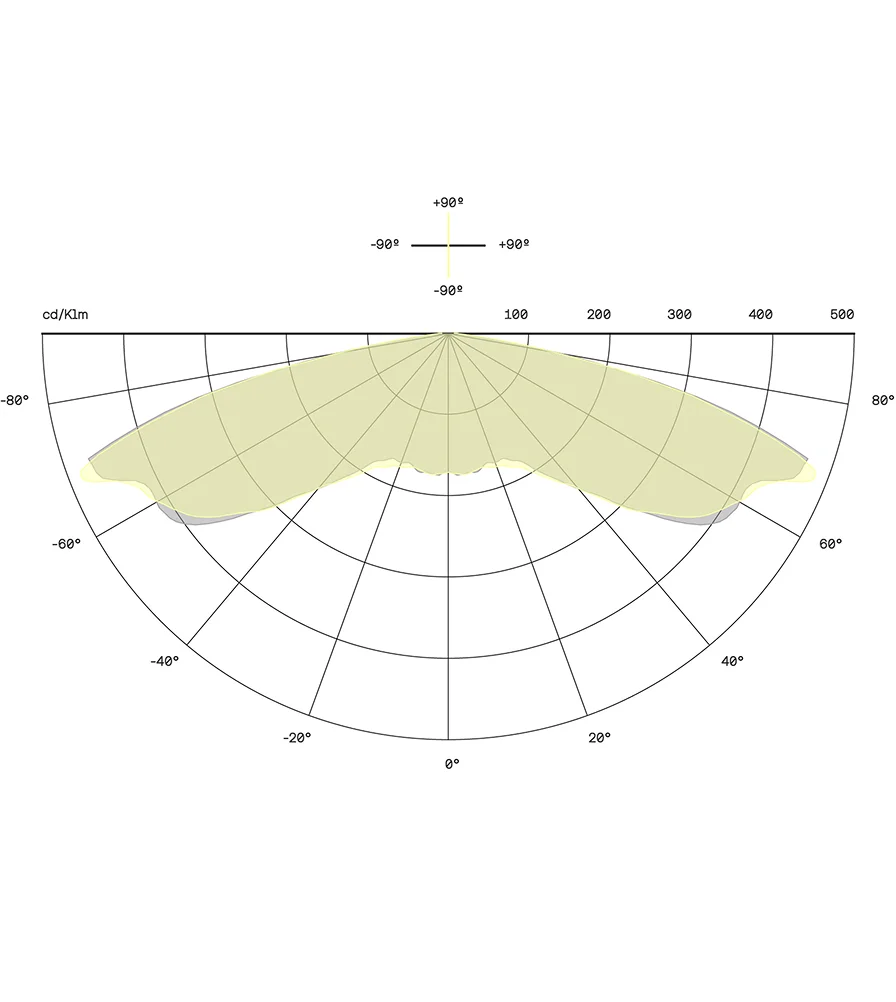

Ref. 220 lm / 1 lx
Ref. 400 lm / 1 lx

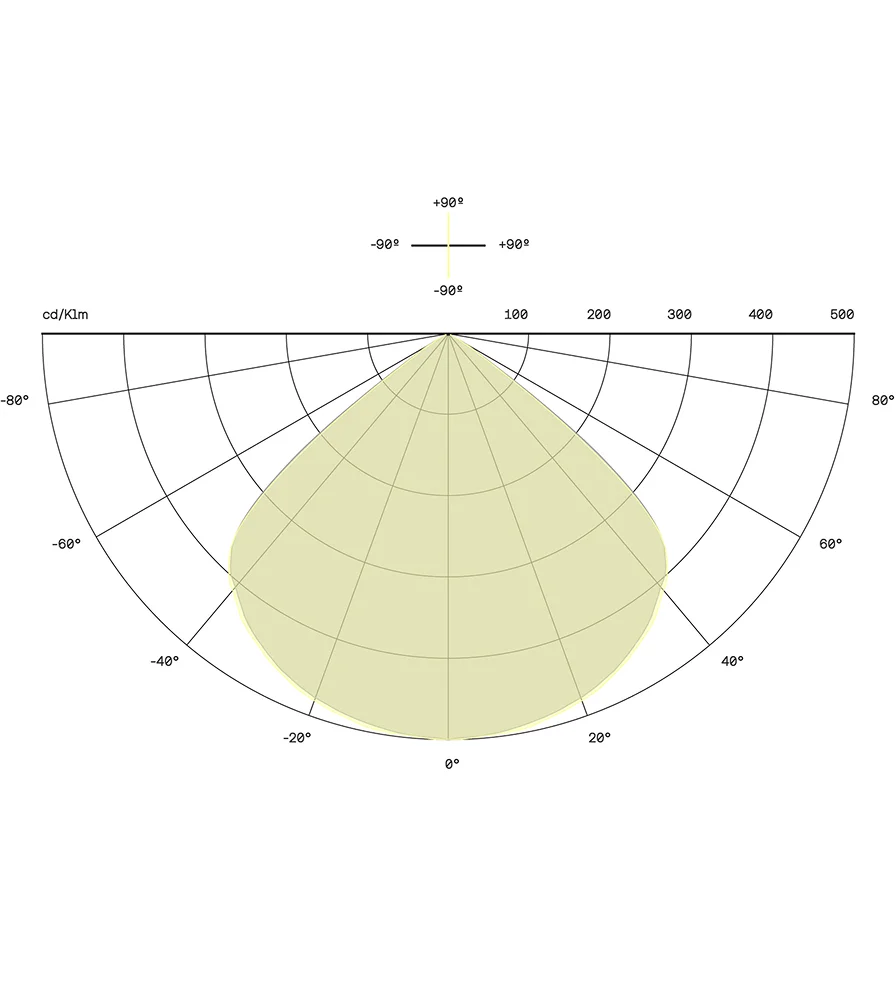

Ref. 220 y 400 lm / 10,8 lx
Precisión total.
En Daisalux hemos desarrollado una nueva serie de lentes cuya complejidad ha supuesto un reto. Este tipo de piezas requieren una precisión milimétrica, ya que cualquier minúscula variación en la forma, una ligera tensión interna, mancha o desviación imperceptible a simple vista podría variar completamente la curva fotométrica. Para poder alcanzar tal grado de precisión, hemos contado con la última tecnología en inyección 100% eléctrica, cuyo rango de temperatura superior a 90º ha permitido materializar piezas con volúmenes altamente variables y una exactitud máxima.

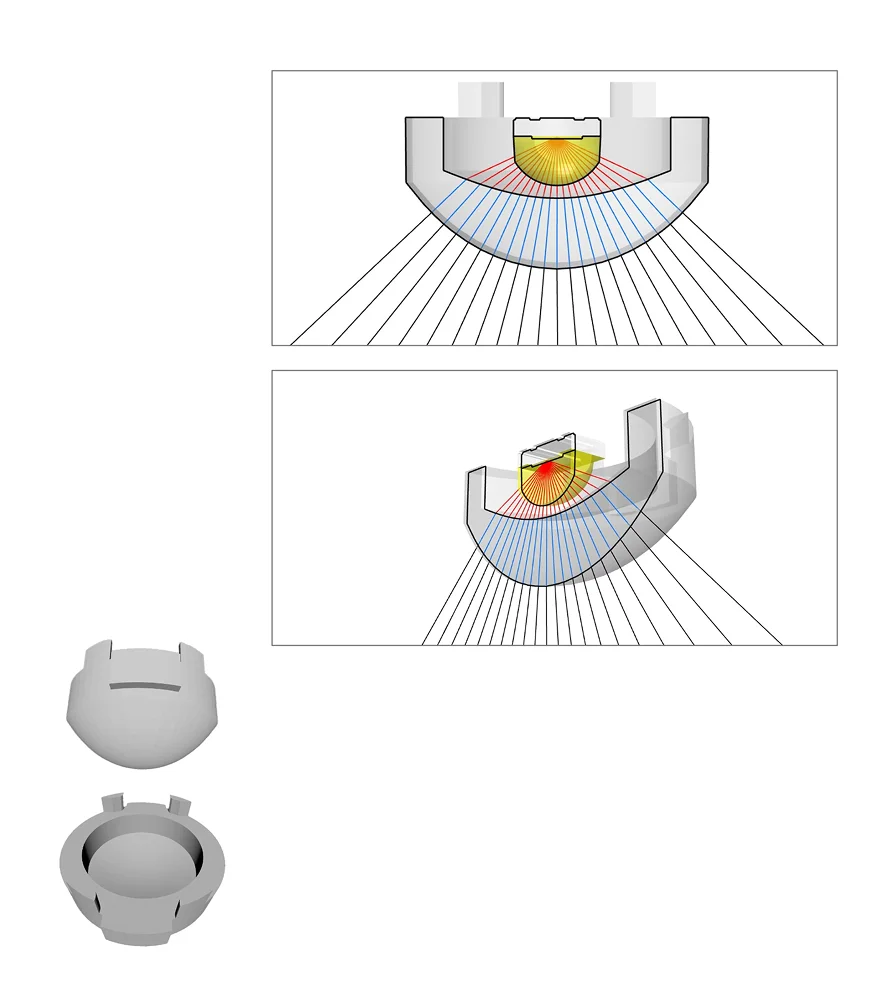

Lente para conjunto óptico Antipánico 220 lm / 1 lx

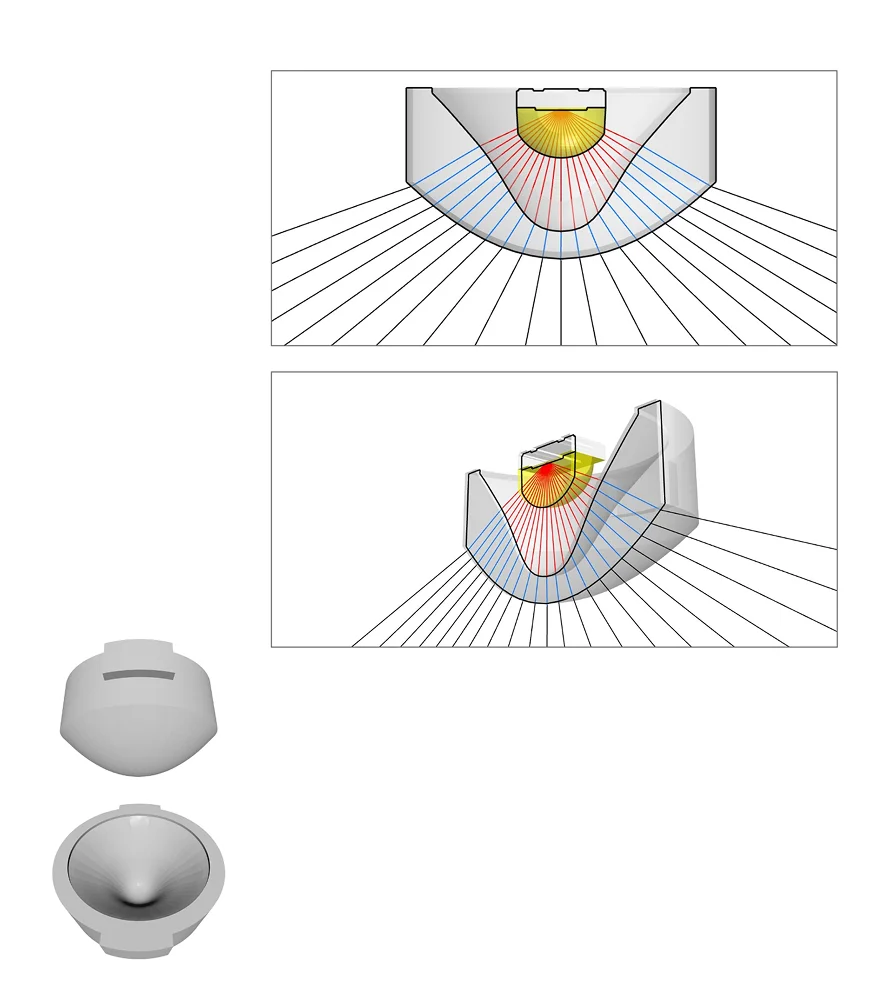

Lente para conjunto óptico Antipánico 400 lm / 1 lx

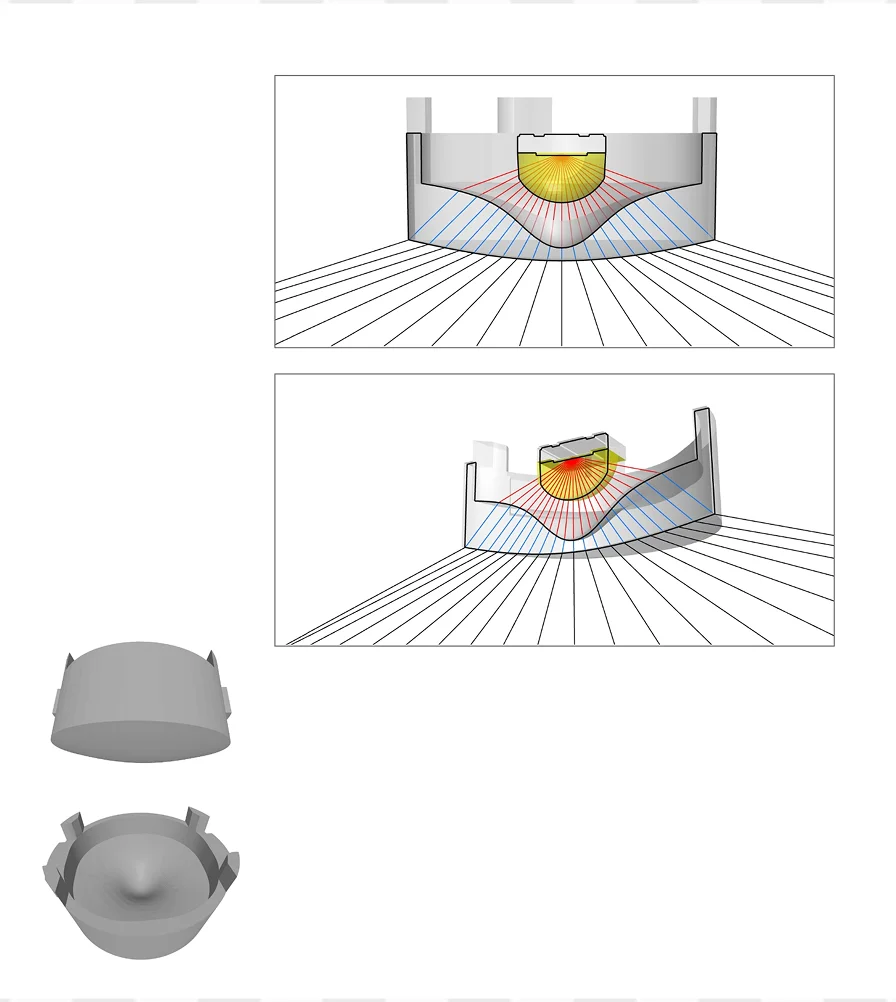

Lente para conjunto óptico Antipánico 220 y 400 lm / 10,8 lx
Disipación de calor.

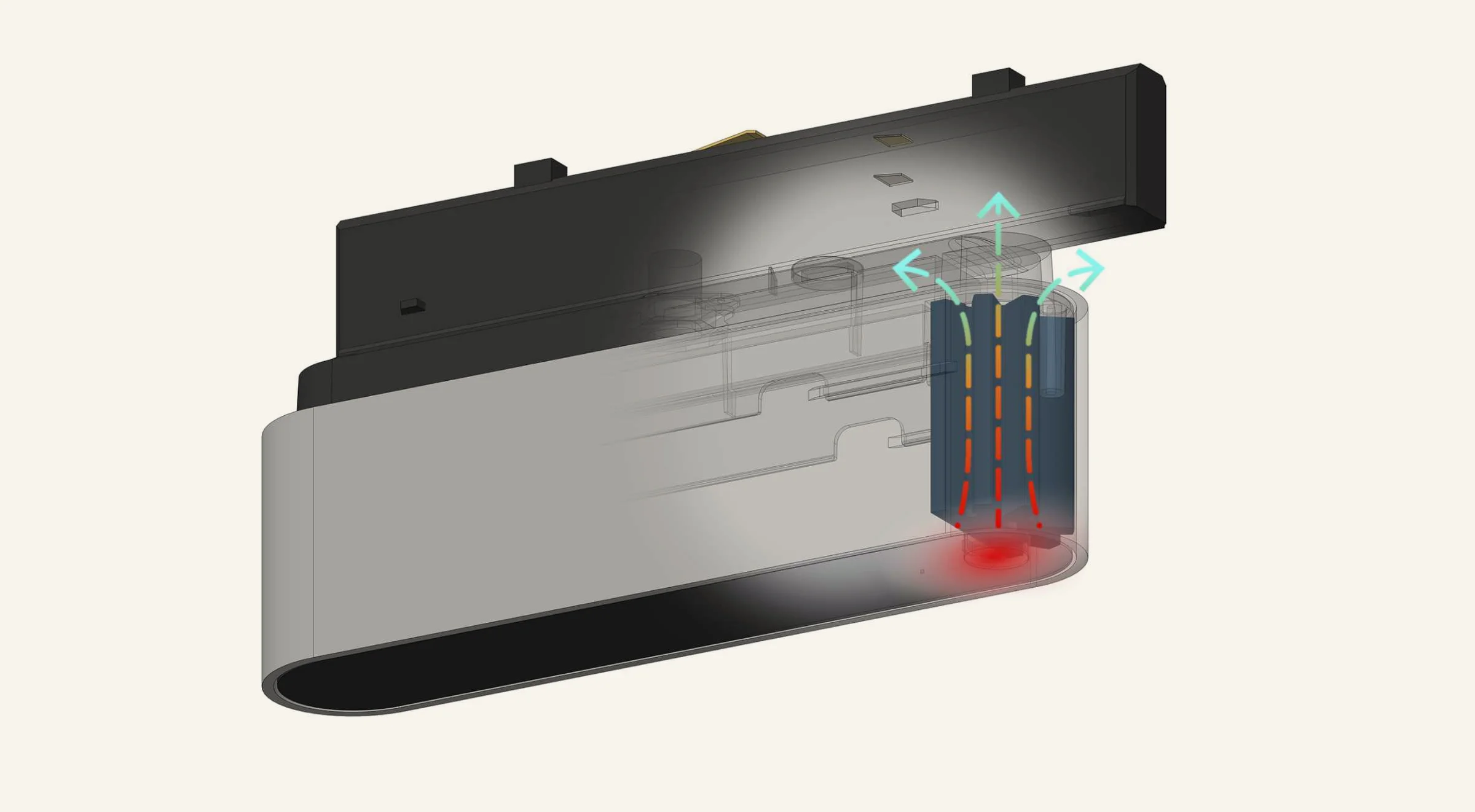

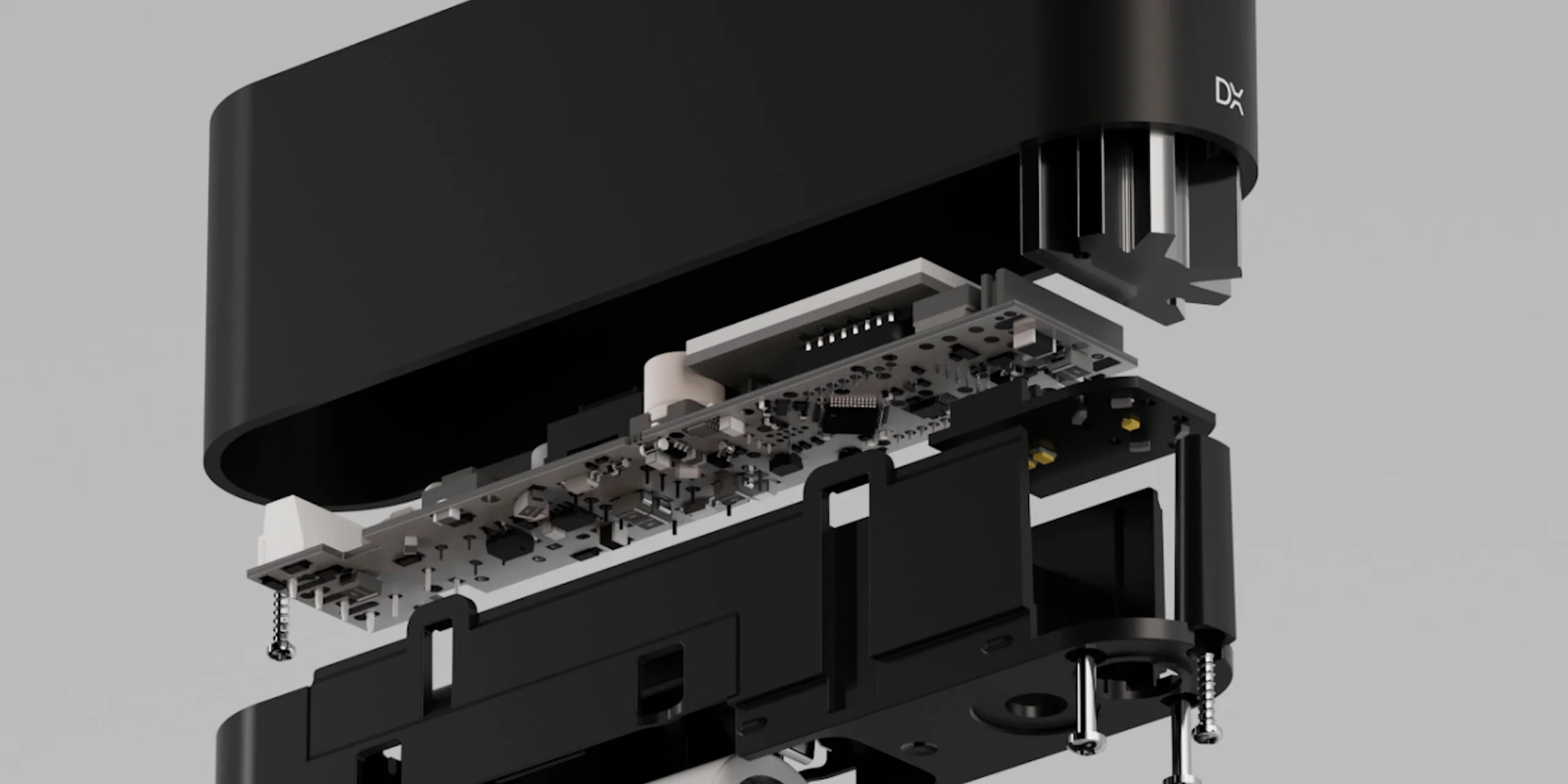

El sistema de disipación térmica de LINEAR está basado en una alta conducción y convección, mantiene la temperatura del LED dentro de los valores óptimos, asegurando su rendimiento y durabilidad. El disipador desarrollado para LINEAR dispone de una mayor masa de aluminio sobre el LED para que el calor se conduzca lo más rápido posible. Además, gracias a sus estratégicas hendiduras, esta estructura tiene una mayor área en contacto con el aire trasladando el calor hacia el exterior por convección.
LINEAR y Daisalux.
LINEAR responde a una necesidad de mercado con una solución integral que responde al enfoque Daisalux: integración, versatilidad y prestaciones extraordinarias. Pero sobre todo, es un producto que desde su propio nombre, resume muy bien la misión de la marca: observar sin invadir y ayudar a proteger a las personas.
