Programa de cálculo DAISA

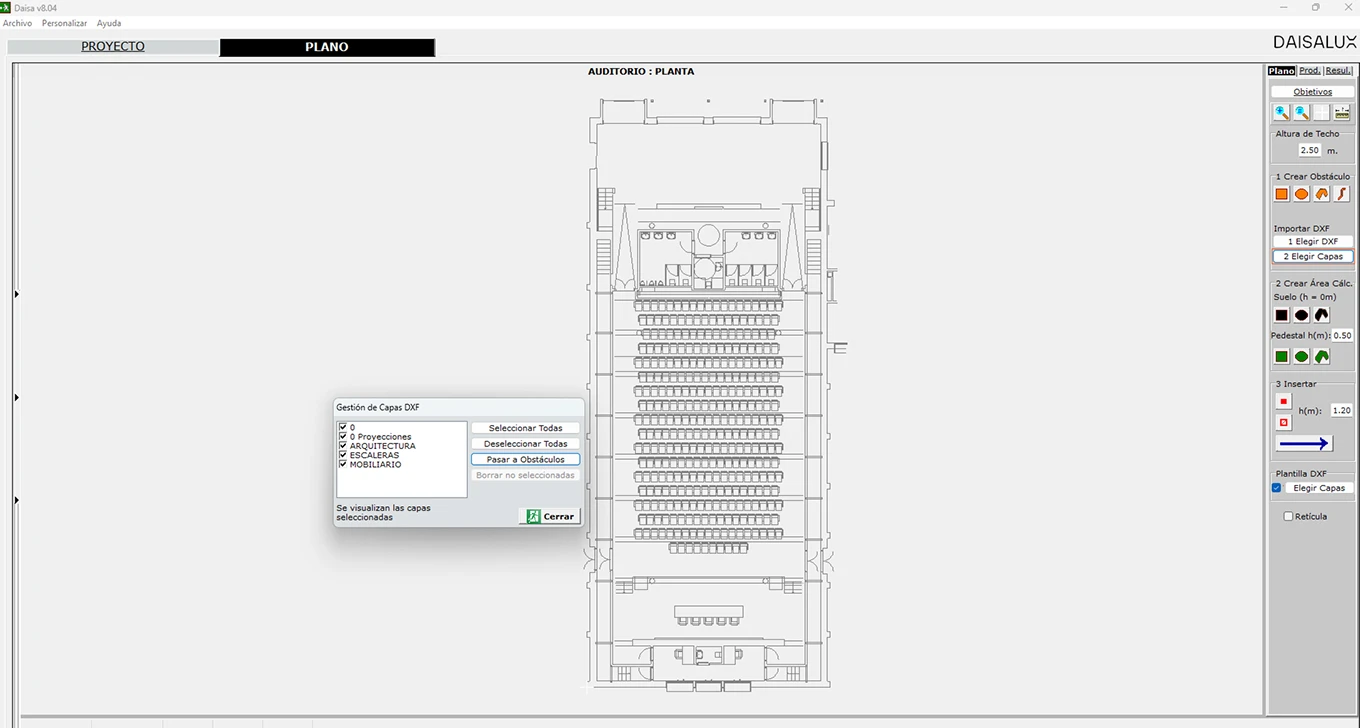

Importar planos / Gestión de capas

• Permite la realización de proyectos con múltiples planos.
• Permite duplicar planos.
• Permite importar ficheros DXF para evitar que el usuario tenga que dibujar los planos.
• Zoom con la rueda del ratón en las ventanas: Edición Plano y Productos.
• Reconoce las capas y sus entidades DXF.
• Permite pasar a obstáculos las capas relevantes para el cálculo.
• Permite visualizar como plantilla las capas del DXF para facilitar al usuario la ubicación de los recorridos de evacuación, ubicación de las luminarias... o cualquier información del DXF.

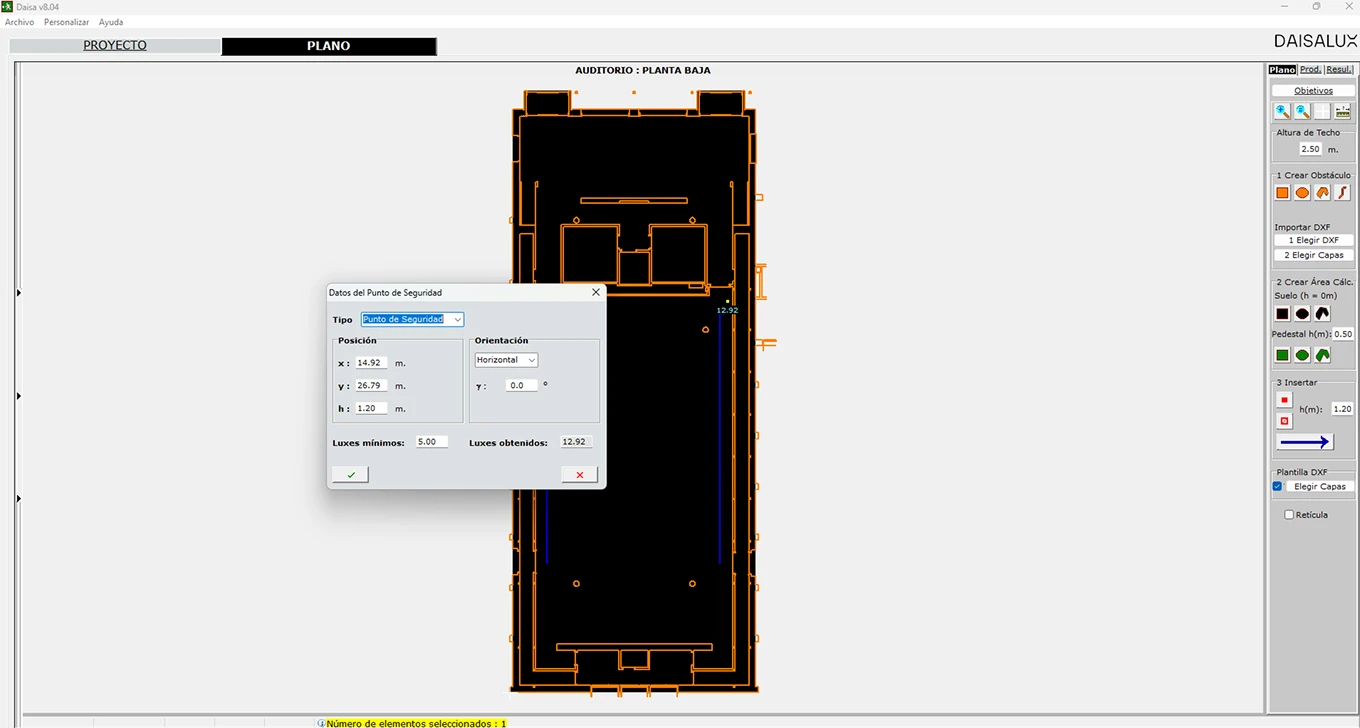

Recorridos de evacuación / Puntos de seguridad

• Permite definir recorridos de evacuación.

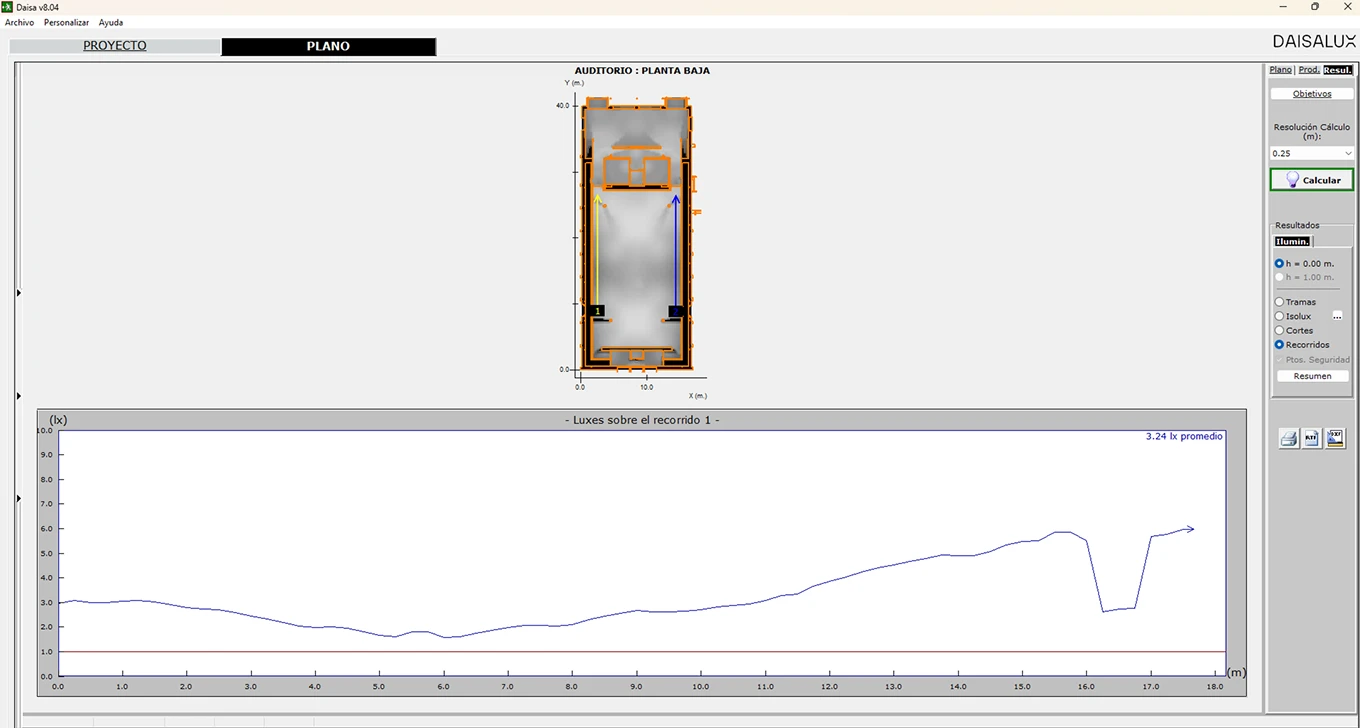

• Una vez realizado el cálculo, se puede visualizar la iluminación en cada recorrido seleccionándolo.
• En el informe aparecen todos los recorridos definidos.
• Permite declarar puntos de seguridad y cuadros eléctricos, asignarles su altura de utilización y visualizar sus resultados.

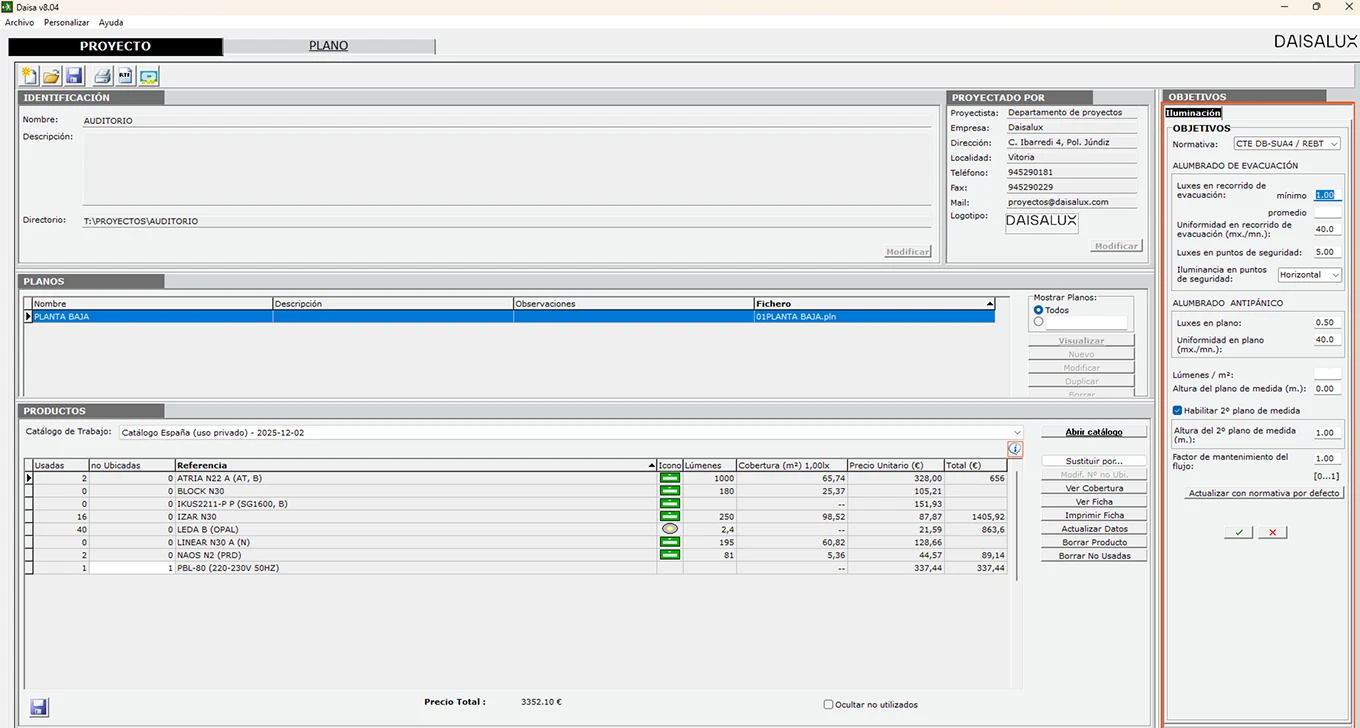

Fijar objetivos

• Se pueden fijar los objetivos a cumplir en una instalación, asignando valores mínimos para: luxes en plano, luxes en recorridos de evacuación, luxes en puntos de seguridad, uniformidad en plano, uniformidad en recorridos... También es posible fijar el valor de luxes promedio mínimo en los recorridos de evacuación.
• Permite definir un factor de mantenimiento para el proyecto y para cada uno de sus planos.
• Es posible definir una 2a altura de cálculo para obtener los resultados en volumen (REBT).
• Se pueden establecer unos objetivos por defecto, pudiendo ser sustituidos cuando sea necesario.
• Los objetivos para los planos o proyectos, pueden almacenarse asignándoles un nombre. Así se podrán guardar las exigencias particulares o de normativas, para su posterior utilización.

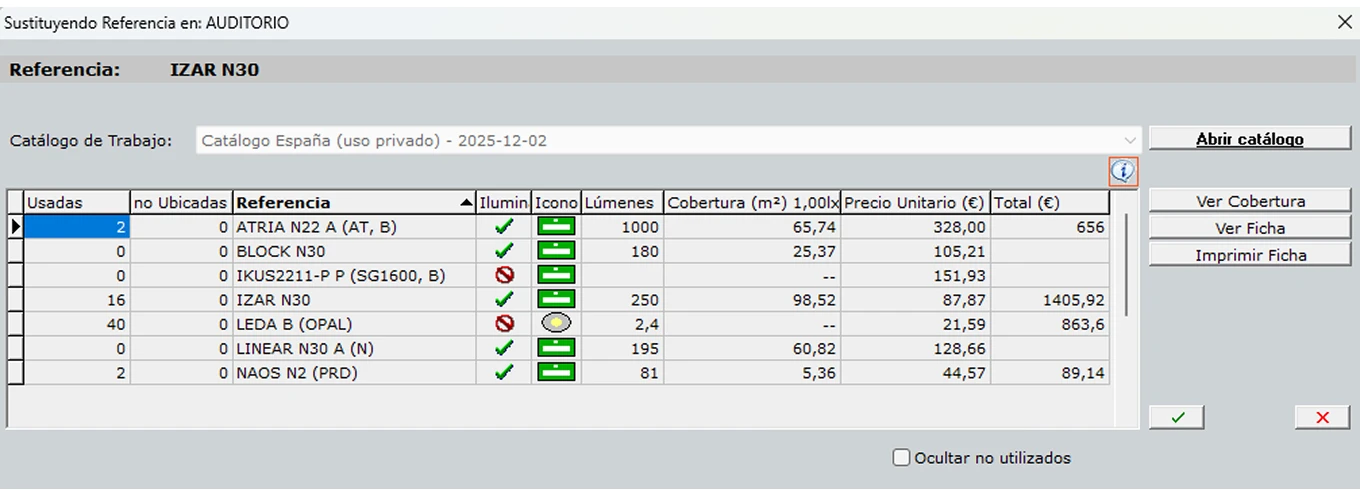

Comunicación con el catálogo y selección de productos

• DAISA interactúa con el catálogo de Daisalux para permitir elegir referencias, accesorios (cajas estancas, de empotrar, de enrasar, rótulos...) y acabados.
• En la ventana de Productos Preseleccionados se informa de la superficie de cobertura para:
     - Altura de colocación definida en el proyecto (valor por defecto: 2,5 m).
     - Cubrir los luxes en Recorrido de Evacuación de los objetivos lumínicos.
• Además de las luminarias de emergencia se pueden incluir en los proyectos: centrales de comunicación, balizas, luminarias para señalización, etc.
• Se informa del presupuesto desglosado y total del proyecto.

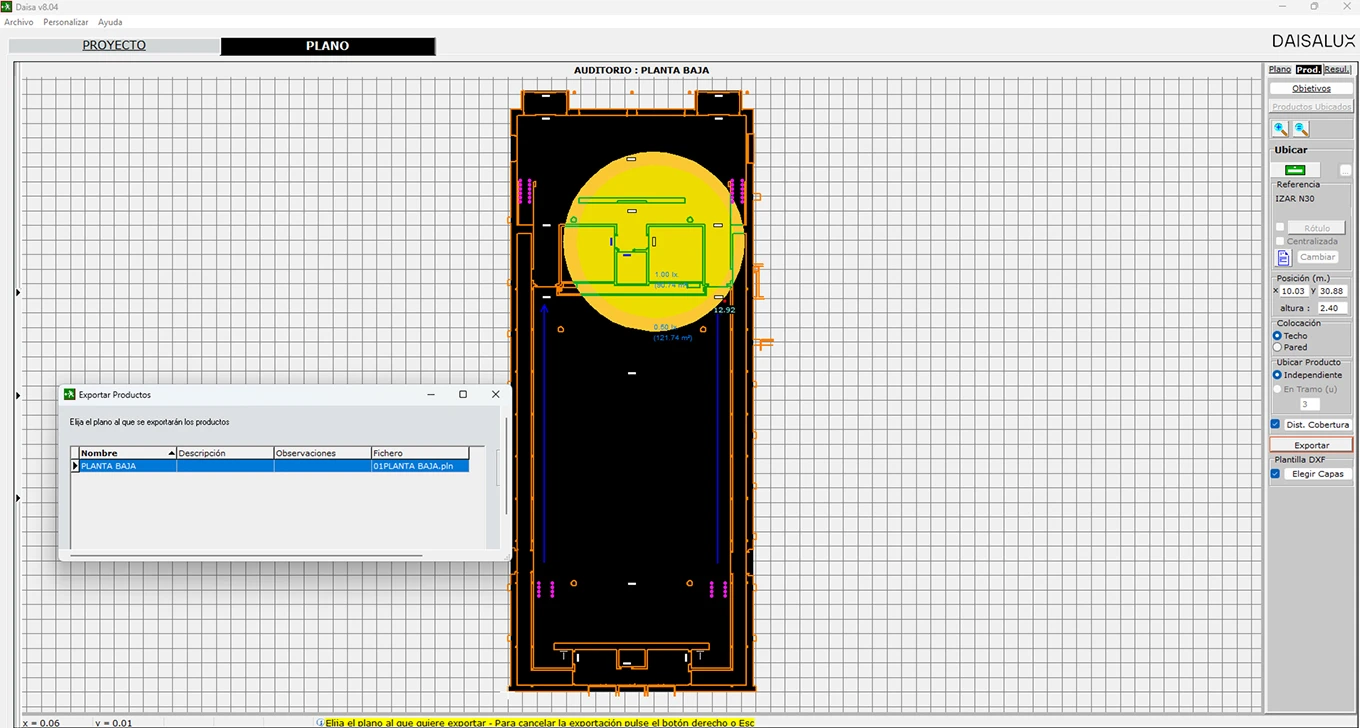

Colocación de luminarias y resto de productos

• De manera fácil y visual puede colocarse una referencia en su posición básica (techo o pared).
• El programa permite cambiar todas las coordenadas que sitúan la referencia en el plano.
• Se puede seleccionar una o múltiples luminarias, sustituir las referencias, su altura y su orientación en el plano.
• Sustituir una referencia por otra en todos los puntos de luz del proyecto o de un plano.
• Exportar los puntos de luz seleccionados en un plano a otro plano.
• En la parte derecha de la pantalla se informa de la referencia, altura de colocación y orientación de la luminaria seleccionada.
• Cuando colocamos o seleccionamos una luminaria ubicada, el programa permite visualizar su cobertura, informando de la superficie cubierta.
• Gráficamente se diferencian las luminarias que tienen rótulo de las que no lo tienen, pudiendo configurar los rótulos del aparato.
• Los productos ubicados, tienen un menú contextual (botón derecho) que permite: editar, orientar, duplicar, borrar y calcular sus distancias de cobertura.
• Los productos seleccionados pueden ser movidos arrastrando el ratón.
• Permite hacer zoom sobre el plano.
• Además de luminarias DAISA permite ubicar tramos de balizas y balizas independientes.

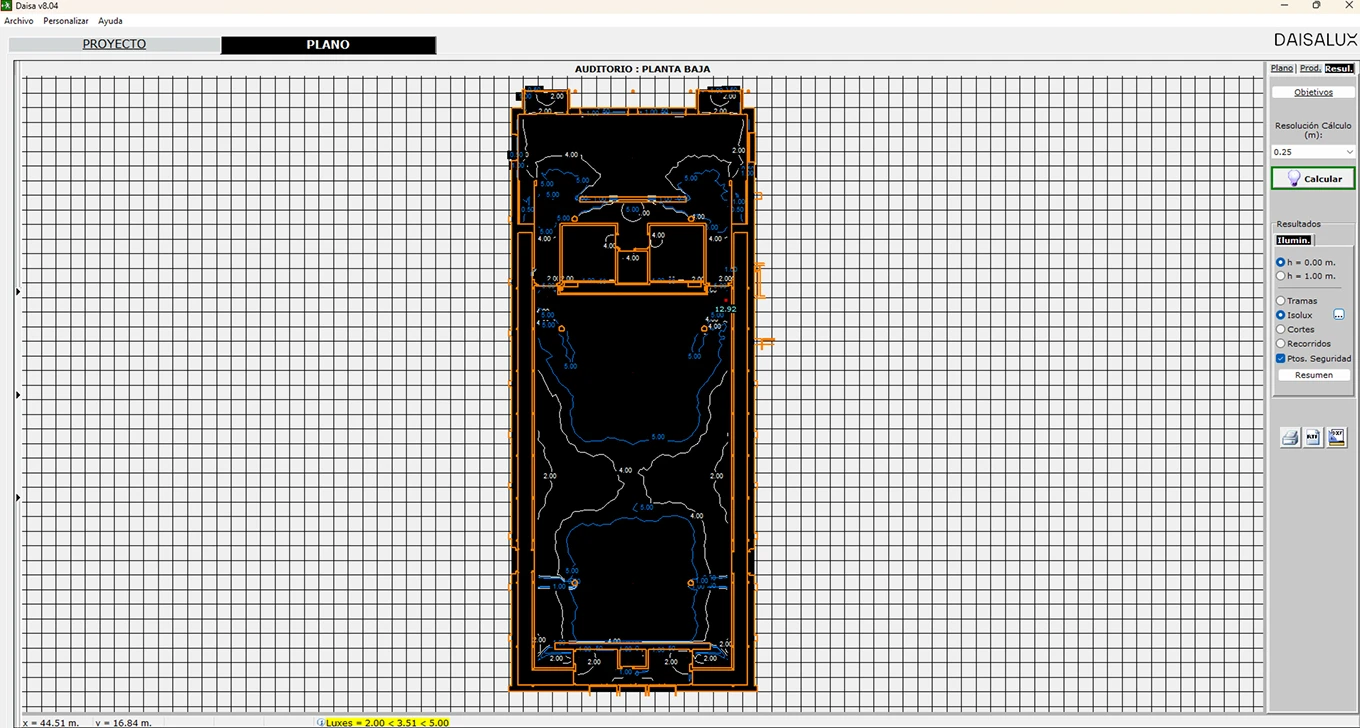

Cálculo

• Permite configurar el cálculo fijando la resolución y las curvas Isolux a calcular.
• Mientras se realiza el cálculo, aparece en la parte inferior de la ventana un indicador de progreso.
• En cualquier momento se puede interrumpir el cálculo.
• Muestra los resultados para cada altura de cálculo en los apartados: tramas, curvas Isolux, recorridos de evacuación, puntos de seguridad y cuadros eléctricos.
• Muestra los resultados obtenidos comparándolos con los objetivos requeridos por el usuario, y avisa de aquéllos que no se cumplen.

Informe de proyecto

Se genera un informe completo orientado a la normativa con los siguientes apartados:

• Listado de Planos del Proyecto / Plano de Situación de Productos / Relación de Productos usados en el Plano / Resultados Antipánico: Gráfico de tramas del Plano. Curvas Isolux del Plano. Resultado volumétrico / Resultados evacuación: Recorridos de Evacuación. Puntos de Seguridad y Cuadros Eléctricos / Presupuesto del Proyecto / Fichas Técnicas.
• Permite generar el informe en un documento editable (formato RTF).
• Elaboración de proyectos.

Exportación de resultados

• Permite la exportación de los resultados (curvas Isolux, puntos de seguridad, cuadros eléctricos, recorridos de evacuación y posición de productos) a ficheros con formato DXF, posibilitando así, la importación de esta información a los ficheros de los planos originales.
• Permite la exportación del presupuesto del proyecto a los formatos FIEBDC, texto y a un documento editable (formato RTF).

Para garantizar la correcta elaboración de sus proyectos Daisalux pone a su disposición, de forma gratuita, un tutorial sobre el funcionamiento del programa y un departamento de proyectos desde donde le ofrecemos:
     a) Asesoramiento sobre el funcionamiento del programa.
     b) Realización de sus proyectos completos si así lo necesita.

Para el envío de proyectos, contactar con la delegación correspondiente.
El programa DAISA y el tutorial de funcionamiento están disponibles de forma gratuita.
