Système DaisaTest

Fonctions principales

• Chaque luminaire dispose de sa fiche technique contenant des informations lrelatives au niveau de charge de sa batterie, à la référence des pièces de rechange, à l’autonomie...
• On peut établir un indice de sécurité sur un plan déterminé ou dans une zone qui reflètera le degré de sécurité pour l’ensemble de l’installation de l’éclairage de secours.
• A tout moment, DaisaTest vérifiera que les luminaires reçoivent une alimentation électrique, qu’ils communiquent entre eux et avec l’ordinateur de contrôle et que les batteries de chaque luminaire reçoivent du courant et qu’elles ne soient pas en court-circuit.
• Il effectue un test de fonctionnement tous les 30 jours, période pouvant être modifiée de 3 à 30 jours, qui vérifie le processus d’allumage de la lampe de sécurité.
• Il effectue un test d’autonomie sur chaque luminaire tous les 3 mois, période pouvant être modifiée de 3 à 12 mois, ou après que la batterie ait été changée bâtiment suite à un problème d’autonomie.

DaisaTest facilite la maintenance de l’installation en précisant quand, où et comment le personnel de maintenance doit agir, permettant ainsi de définir un système d’avertissements automatiques que l’usager pourra recevoir par e-mail lorsqu’une les intervention de maintenance est nécessaire.

Sur chaque plan où il faut effectuer la maintenance, DaisaTest vous avertira et vous fera une proposition pour la maintenance, en ayant comme objectif d’optimiser les coûts de maintenance de l’installation de l’éclairage de secours et faciliter l’enregistrement des opérations de maintenance effectuées.

Performances ajoutées

• Depuis le point de contrôle, on peut définir des niveaux d’avertissements spécifiques pour chaque zone. Par exemple, un seul luminaire effectuera le test d’autonomie dans une même zone, laissant ainsi les autres luminaires de la-zone à disposition face à une possible coupure d’électricité.
• Il permet de rechercher des plans ou des luminaires et grâce au système graphique de navigation entre les plans, il simplifie l’identification de l’état de chaque plan et l’accès immédiat.
• On peut allumer et éteindre les luminaires permanents et les éclairages de balisage en présence de réseau et établir des horaires d’allumage pour réaliser des économies d’énergie lorsque les lieux ne sont pas fréquentés par le public.
• Il permet d’effectuer un test de fonctionnement ou de programmer un test d’autonomie pour n’importe quel luminaire au moment souhaité.
• Il gère la désinstallation ou l’installation de nouveaux luminaires ainsi que l’augmentation du nombre de luminaires ou leur déplacement dans le bâtiment.
• Il bénéficie des mêmes fonctions que celle d’une télécommande traditionnelle le (mettre en état de veille ou rallumer les blocs de secours en cas de panne d’électricité) et permet de programmer les heures de neutralisation dans zones fermées au public dans lesquelles on ne souhaite pas que l’éclairage de secours soit en marche.
• Il permet d’allumer et d’éteindre volontairement tous les blocs de secours dans le but de faciliter une possible évacuation d’urgence. Cet ordre peut être donné depuis une centrale incendie.

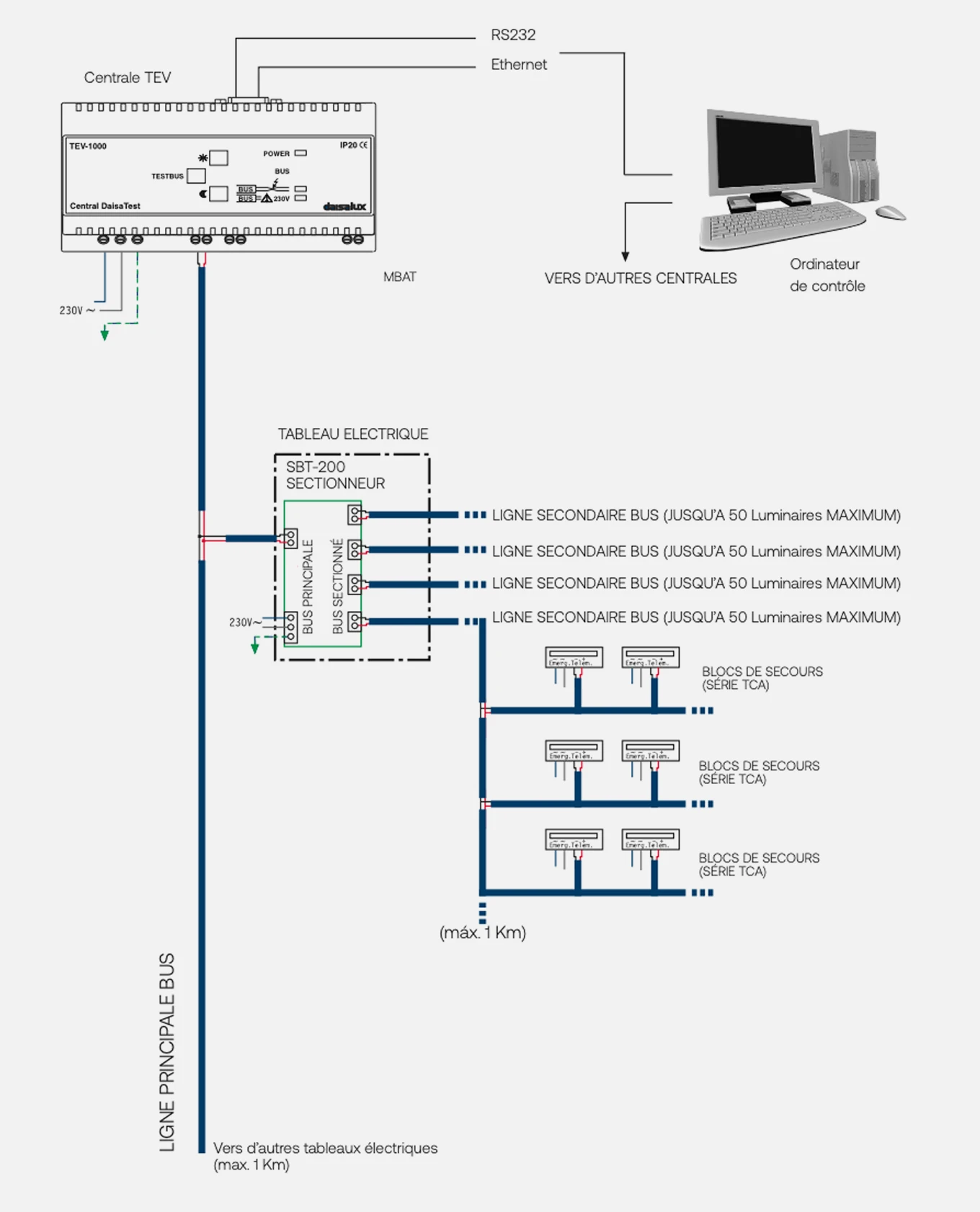

Schéma du système DaisaTest

Schéma électrique DaisaTest / TEV-1000, TEV-500, TEV-200

Série TCA

Les blocs de secours Série TCA sont capables de rentrer en contact avec une centrale TEV et d’effectuer des test de fonctionnement et d’autonomie. Cette Série TCA s’étend à tous les modèles d’équipement et de blocs de secours de Daisalux.

Chaque luminaire de secours TCA est détecté et fait part de son état grâce à ses pilotes de signalisation LED. De cette manière, il peut identifier visuellement la faille ou la situation et procéder à sa réparation.

TEV-1000, TEV-500, TEV-200

Centrales TEV-1000, TEV-500 et TEV-200, sont le centre de communication du système DaisaTest entre les luminaires et l’ordinateur de contrôle.
Par le biais d’un câble Bus et des sorties RS232 et Ethernet, les luminaires communiquent entre eux en lançant un test de fonctionnement et d’autonomie et mémorisent les résultats qui seront ensuite transmis de la centrale TEV à l’ordinateur de contrôle.
